产品概述

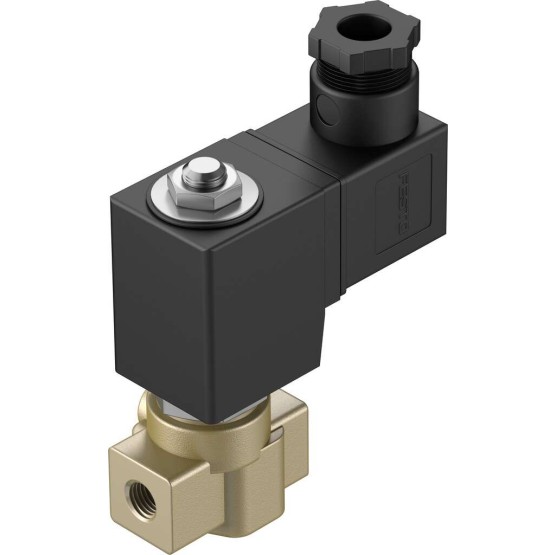

FESTO MHE4-MS1H-3/2G-QS-8（订货号：525191）是FESTO MHE4系列直动式电磁阀。该电磁阀采用两位三通常闭（3/2-way NC）功能设计，单电控单稳态工作模式，机械弹簧复位。作为一款高性能的直动式提动阀，MHE4系列以极快的开关速度和紧凑的结构设计著称，特别适合对响应速度有严格要求的应用场景。
产品特点
- 极速开关响应：开关时间仅3.5ms，最大开关频率可达210Hz，满足高速自动化生产线的需求
- 紧凑设计：宽度仅18mm，网格尺寸24mm，最大限度地节省安装空间
- 高防护等级：IP65防护等级，适用于潮湿和多尘的工业环境
- 节能设计：配备保持电流降低电路和火花抑制保护，低电流相仅2.125W功耗
- 高流量：标准额定流量400L/min（按DIN 1343标准），公称通径4mm
- 电气安全：双极性反极性保护，允许电压波动±10%，确保电气连接的可靠性
- 手控装置：配备按钮式非锁定手控装置，方便调试和维护
技术参数
| 参数 | 数值 |
|---|---|
| 订货号 | 525191 |
| 阀功能 | 两位三通常闭（3/2 NC），单稳态 |
| 驱动方式 | 电驱动，直动式 |
| 复位方式 | 机械弹簧复位 |
| 结构设计 | 耐压提动阀，软密封 |
| 标准额定流量 | 400 L/min（DIN 1343） |
| 公称通径 | 4mm |
| 工作压力 | -0.9 bar ~ 8 bar |
| 额定工作电压 | 24V DC |
| 线圈功耗 | 低电流相：2.125W / 高电流相：8.5W |
| 开关时间（开/关） | 3.5ms / 3.5ms |
| 最大开关频率 | 210Hz |
| 防护等级 | IP65 |
| 气口连接 | QS-8（8mm快插接头，3个气口） |
| 环境温度/介质温度 | -5°C ~ +60°C |
| 阀体材料 | 压铸锌（带涂层） |
| 密封材料 | HNBR / NBR |
| 线圈外壳材料 | PA（聚酰胺） |
| 产品重量 | 约270g |
认证标准
- CE认证（符合EU-EMV电磁兼容指令）
- cULus Recognized (OL)
- RCM标志
- KC-EMV标志
- RoHS合规
应用领域
FESTO MHE4-MS1H-3/2G-QS-8电磁阀广泛应用于自动化装配线、电子制造设备、包装机械、气动控制系统、测试设备等需要高速切换和精确控制的工业场景。其IP65防护等级使其特别适合在潮湿或多粉尘的环境中使用，紧凑的尺寸也适合安装在空间受限的设备中。
