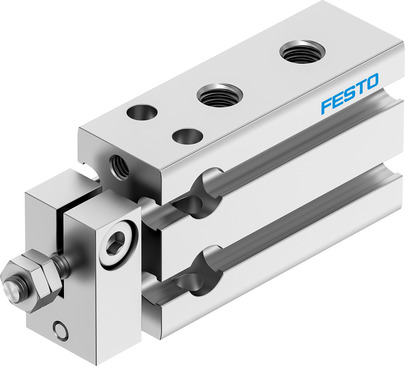

DPDM-Q-6-5-PA FESTO 紧凑型气缸详细介绍

FESTO DPDM-Q-6-5-PA 是一款紧凑型气缸，设计用于在工业自动化中提供可靠的执行力和精确的运动控制。以下是关于该产品的详细信息：

基本参数

• 行程： 5 mm。
• 活塞直径： 6 mm。
• 缓冲： 两端带弹性缓冲环/垫。
• 安装位置： 可选。
• 工作模式： 双作用。

结构特点

• 缸径： 紧凑型。
• 活塞杆： 单端活塞杆。
• 缸筒型材： 高合金不锈钢。
• 位置检测： 通过接近开关。
• 符号： 00991737。

派生型

• 派生型： 一端活塞杆。
• 扭矩/导向保护： 带联接板的导向杆。

工作性能

• 工作压力： 0.2 Mpa … 0.8 Mpa（2 bar … 8 bar）。
• 工作介质： 压缩空气，符合 ISO 8573-1:2010 [7:4:4]。
• 工作和先导介质说明： 可用润滑介质工作（之后须一直润滑介质工作）。
• 耐腐蚀等级（CRC）： 1 – 低耐腐蚀能力。
• 油漆湿润缺陷物质（PWIS）符合性： VDMA24364-B2-L。

环境条件

• 环境温度： -10 °C … 80 °C。
• 洁净室等级： 6 级，符合 ISO 14644-1。

性能数据

• 6 bar 时的理论力值：
  • 返回行程：13 N。
  • 前进行程：17 N。
  • 理论力值：17 N。

设计特性

• 安装方式： 带通孔或通过内螺纹安装。
• 气动接口： M5。

材料说明

• RoHS 合规： 是。
• 盖子材料： 精制铝合金。
• 密封件材料： NBR、TPE-U(PU)。
• 外壳材料： 阳极氧化精制铝合金。
• 活塞杆材料： 高合金不锈钢。

FESTO DPDM-Q-6-5-PA 紧凑型气缸通过其优越的设计和工艺，适用于需要小空间内高效执行力的应用场合。无论是在机械自动化、生产线控制还是其他工业环境中，它都展现出了卓越的性能和可靠性，满足了严格的工业标准和要求。
