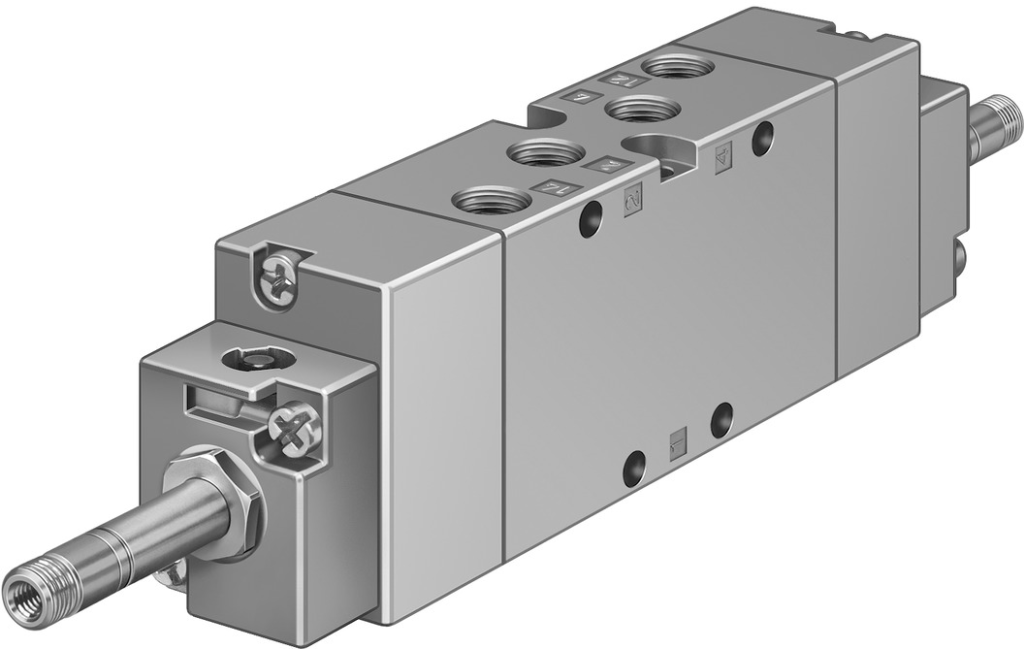

JMFH-5-1/8-B-EX FESTO 电磁阀详细介绍

FESTO JMFH-5-1/8-B-EX 电磁阀设计符合严格的工业要求，在危险环境中提供可靠的性能。让我们详细了解其特性和规格：

阀门功能

• 类型： 两位五通双电控阀。
• 驱动方式： 电控。
• 宽度： 26 mm。

性能规格

• 标准额定流量（按 DIN 1343 标准化）： 1000 l/min。
• 工作气口： G1/8。
• 工作压力： 0.2 Mpa … 1 Mpa（2 bar … 10 bar）。
• 结构特点： 活塞闸阀。

认证与合规性

• CE 认证： 符合欧洲安全标准。
• ATEX 指令： 适用于爆炸性环境认证。
  • 气体类别： II 2G。
  • 防尘类别： II 2D。
  • 防爆保护：
    • 气体爆炸保护：Ex h IIC T4 Gb。
    • 防尘爆炸保护：Ex h IIIC T130°C Db。
• 爆炸性环境温度范围： -5°C <= Ta <= +40°C。
• 防护等级： IP65。
• 公称通径： 8 mm。
• 网格尺寸： 27 mm。

设计和特点

• 密封原理： 软密封。
• 安装位置： 可选。
• 手控装置： 按钮式。
• 先导类型： 先导驱动。
• 先导气源： 内先导。
• 流向： 不可逆。
• 符号： 00991013。
• 搭接： 正重叠。
• 最大开关频率： 3 Hz。
• 逆转开关时间： 12 ms。
• 0 信号的最大正向测试脉冲： 2200 µs。
• 信号为 1 的最大负向测试脉冲： 3700 µs。

其他规格

• 防爆区域： 1（ATEX）、1（UKEX）、2（ATEX）、21（ATEX）、21（UKEX）、22（ATEX）。
• 工作介质： 压缩空气，符合 ISO 8573-1:2010 [7:4:4]。
• 工作和先导介质说明： 可用润滑介质工作（之后须一直润滑介质工作）。
• 耐腐蚀等级（CRC）： 1 – 低耐腐蚀能力。
• 油漆湿润缺陷物质（PWIS）符合性： VDMA24364-B1/B2-L。
• 储存温度： -40 °C … 60 °C。
• 介质温度： -5 °C … 40 °C。
• 环境温度： -5 °C … 40 °C。
• 产品重量： 440 g。
• 电气接口： 需要额外订购 F 型线圈。
• 安装方式： 带通孔。
• 先导排气口 82： M5。
• 先导排气口 84： M5。
• 气口：
  • 气口 1：G1/8。
  • 气口 2：G1/8。
  • 气口 3：G1/8。
  • 气口 4：G1/8。
  • 气口 5：G1/8。
• 材料说明： 符合 RoHS 规定。
• 密封件材料： NBR。
• 外壳材料： 压铸铝。

FESTO JMFH-5-1/8-B-EX 电磁阀结合坚固的构造和高性能特性，适用于要求严格的工业应用，在危险环境中提供可靠操作，并符合国际安全标准。
