CE1B12-50行程可读出气缸
2023-05-31CE1B12-50行程读数筒，标准

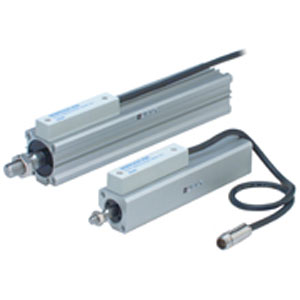

CE1B12-50是带位置反馈的行程读数筒。起始位置可以在气缸冲程内的任何位置。可在整个行程范围内进行测量。CE1 系列提供 6 种孔径尺寸，具有自动切换功能。
带位置反馈的行程读数缸
分辨率：0.1毫米
通过更换传感器单元过滤器提高防水性
电源电压 12 至 24V DC
多种行程变化
提高抗噪性
孔径： 12， 20， 32， 40， 50， 63
| 字段描述 | 字段取值 | CE1B12-50取值描述 |
|---|---|---|
| 安装形式 | B | 两端螺孔式(标准) |
| 缸径 | 12 | 缸径 12mm |
| 气缸行程 | 50 | 气缸行程 50mm |
| 气缸追记号 | – | 两侧带缓冲(Φ12,Φ20,Φ32时,无缓冲) |
| 插头的有无 | – | 带插头 |
| 电缆长度 | – | 0.5m |
| 磁性开关型号 | – | 无磁性开关(内置磁环) |
| 磁性开关个数 | – | 2个 或 无 |
CE1B12-50其他特性
| 字段描述 | CE1B12-50取值描述 |
|---|---|
| 作动方式 | 单杆双作用 |
| 通口螺纹的种类 | M |
| 保证耐压力 | 1.5 MPa |
| 最低使用压力 | 0.07 MPa |
| 最高使用压力 | 1.0 MPa |
| 环境温度 | 0℃～60℃ |
| 使用活塞速度 | 70～500mm/s |
| 给油 | 不给油式 |
| 杆不回转精度 | ±2 ° |
CE1B12-50 Stroke Reading Cylinder, Standard
The CE1B12-50 is a stroke reading cylinder with position feedback. The home position can be anywhere within the cylinder stroke. Measurement is possible throughout the full stroke range. The CE1 series is offered in 6 bore sizes and is auto switch capable.
Stroke reading cylinder with position feedback
Resolution: 0.1mm
Water resistance improved by changing sensor unit filter
Power supply voltage 12 to 24V DC
Numerous stroke variations
Improved noise resistance
Bore sizes: 12, 20, 32, 40, 50, 63
