VFS2610-5DZ-Q5通先导式电磁阀间隙密封非插入式
2023-05-31VFS2610-5DZ-Q阀体端口底座安装型阀门

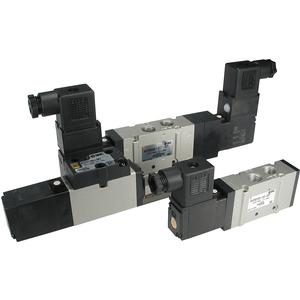

VFS2610-5DZ-Q由带金属密封件的 5 通先导电磁阀和底座安装或阀体端口型歧管组成。底座安装歧管有插入式和非插入式两种类型。
●主阀构造为间隙密封
●丰富的尺寸选择
●用于驱动大中型气缸
●集装式可选项丰富
●对应控制单元(VFS2000/3000/4000, 底板配管型)
●集装式型号: VV5FS1，VV5FS2，VV5FS3，VV5FS4，VV5FS5
●丰富的尺寸选择
●用于驱动大中型气缸
●集装式可选项丰富
●对应控制单元(VFS2000/3000/4000, 底板配管型)
●集装式型号: VV5FS1，VV5FS2，VV5FS3，VV5FS4，VV5FS5
| 字段描述 | 字段取值 | VFS2610-5DZ-Q取值描述 |
|---|---|---|
| 机能 | 6 | 3位中止式 |
| 先导规格 | – | 内部先导式 |
| 额定电压 | 5 | DC24V |
| 导线引出方式 | D | DIN型插座式 |
| 可选项 | Z | 带指示灯·过电压保护回路 |
| 先导阀的手动操作方式 | – | 非锁定推压式(平型) |
| 配管规格 | – | 侧配管 |
| 接管口径 | – | 无底板(集装式用) |
| 螺纹的种类 | – | Rc |
| CE对应 | Q | CE对应品 |
VFS2610-5DZ-Q其他特性
| 字段描述 | VFS2610-5DZ-Q取值描述 |
|---|---|
| 系列 | VFS |
| 阀体大小 | 2000 |
| 阀体形式 | 插头引线式 |
| 密封方式 | 间隙密封 |
| P,R通口接管口径 | 无底板 |
| 线圈规格 | 标准 |
| 背压防止阀 | 无背压防止阀 |
| 消声器 | 无消声器 |
| 保护构造 | IP54 |
| 最高使用压力 | 1.0 MPa |
| 最低使用压力 | 0.1 MPa |
| 最大动作频率 | 10 Hz |
| 响应时间 | 20 ms |
| 消耗功率 | 2.04 W |
| 环境温度及使用流体温度 | -10～60℃ |
VFS2610-5DZ-Q Body Ported Base Mounted Type Valve
Series VFS consists of 5 port pilot solenoid valves with metal seals and base mounted or body ported type manifolds. Base mounted manifolds are available in plug-in and non plug-in styles….
