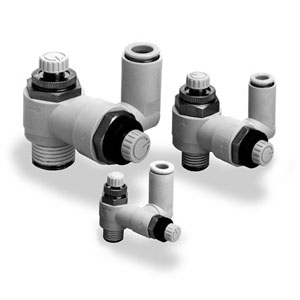

AS2301F-01-04S速度控制阀带快换接头弯头型

2023-05-24 作者 dustry003 0

AS2301F-01-04S速度控制器,一键式接头,弯头和通用型
这些产品已被更新的同类产品所取代,在某些情况下可能会在不久的将来停产。

带一键式配件的速度控制器
车身尺寸: M3, M5, 1/8, 1/4, 3/8, 1/2
最大工作压力 1MPa
计量输入或计量输出控制
接口尺寸: M3, M5, U10/32, 01, 02, 03, 04
公制和英寸的各种管外径

●通过控制流量率数值以实现 “作业工数削减” 以及 “减少设定错误” 。数值可以通过刻度窗口来控制。
●更大的压下锁定式手柄
●提升流量的重复定位精度
●提高管子的装卸性
●镀镍为标准化
字段描述 字段取值 AS2301F-01-04S取值描述
阀体大小 2 1/8,1/4基准
形式 3 万向型
控制方式 0 排气节流
螺纹的种类 公制螺纹(M3,M5),统一协定螺纹(10-32UNF),R
连接口径 01 1/8
适合管子外径 04 Φ4mm
可选项 S 带密封剂
订制规格 标准
锁母可选项 六角锁母

AS2301F-01-04S其他特性

字段描述 AS2301F-01-04S取值描述
适合管子材质 尼龙 / 软尼龙 / 聚氨酯
使用流体 空气
最高使用压力 1 MPa
最低使用压力 0.1 MPa
耐压力 1.5 MPa
环境温度 -5~60℃
使用流体温度 -5~60℃
C值 0.5 dm³/(s·bar)
b值 0.25



AS2301F-01-04S Speed Controller, One-touch Fitting, Elbow & Universal Types
These products have been replaced with newer equivalents and in some cases may be discontinued in the near future.

Speed controller with one-touch fittings
Body sizes: M3, M5, 1/8, 1/4, 3/8, 1/2
Maximum operating pressure 1MPa
Meter in or meter out control
Port sizes: M3, M5, U10/32, 01, 02, 03, 04
Various tube O.D. in both metric and inch
