CRB2BW10-270SZ摆动气缸叶片式
2023-05-24CRB2BW10-270SZ 旋转执行器， 叶片式， 标准

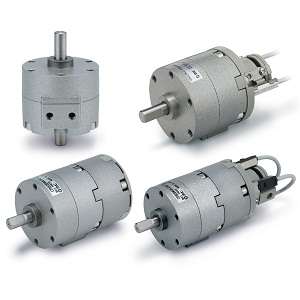

CRB2BW10-270SZ单叶片或双叶片，旋转执行器有10、15、20、30和40孔径可供选择。单叶片式使用专门设计的密封件和塞子，使这种紧凑型执行器能够旋转多达 270 度。双叶片类型标准化为90度和100度。
提供两种轴选项
修改了端口位置
符合 RoHS 标准
自动开关的安装位置可自由设置
●磁性开关安装位置可以任意移动
●可直接安装
●接口位置：配管方向有缸体侧面和轴向两种
(带有磁性开关和角度调整的配管方向只能选择缸体侧面)
●最低使用压力：0.2MPa(缸径10)0.15MPa(缸径15～40)
●带角度调整的可以调整到任意角度
●可直接安装
●接口位置：配管方向有缸体侧面和轴向两种
(带有磁性开关和角度调整的配管方向只能选择缸体侧面)
●最低使用压力：0.2MPa(缸径10)0.15MPa(缸径15～40)
●带角度调整的可以调整到任意角度
| 字段描述 | 字段取值 | CRB2BW10-270SZ取值描述 |
|---|---|---|
| 内置磁环 | – | 无内置磁环 |
| 安装方式 | B | 基本型 |
| 轴形式 | W | 双轴一面铣平(尺寸10~30);长轴带键、短轴一面铣平(尺寸40) |
| 角度调整单元 | – | 无 |
| 尺寸 | 10 | 10 |
| 摆动角度 | 270 | 270° |
| 叶片形式 | S | 单叶片 |
| 接管口位置 | – | 缸体侧面 |
| 磁性开关型号 | – | 无磁性开关 |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
CRB2BW10-270SZ其他特性
| 字段描述 | CRB2BW10-270SZ取值描述 |
|---|---|
| 缓冲形式 | 无缓冲 / 垫缓冲 |
| 气缸通口尺寸 | M3X0.5 |
| 通口螺纹的种类 | M |
| 最低使用压力 | 0.2 MPa |
| 最高使用压力 | 0.7 MPa |
| 保证耐压力 | 1.05 MPa |
| 环境温度 | 5～60℃ |
| 给油 | 不给油式 |
| 允许径向负载 | 15 N |
| 允许轴向负载 | 10 N |
| 缸筒材质 | 铝合金 |
| 叶片轴材质 | 不锈钢 |
| 端盖材质 | 铝合金 |
| 缓冲垫材质 | 橡胶缓冲 |
| 限位器材质 | 树脂 |
CRB2BW10-270SZ Rotary Actuator, Vane Type, Standard
CRB2BW10-270SZ single or double vane, rotary actuator is available in 10, 15, 20, 30 and 40 bore. The single vane style use specially designed seals and stoppers which enable this compact type actuator to rotate up to 270 degrees. Double vane type is standardized for 90 and 100 degrees.
Two shaft options available
Port locations modified
RoHS compliant
Mounting position of the auto switch can be set freely
