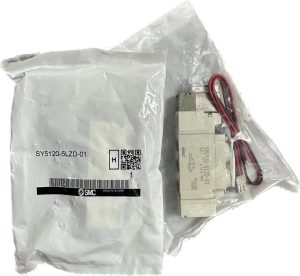

SY5120-5LZD-01 直接配管型五通电磁阀

¥85.00

SY5120-5LZD-01系列在阀门性能方面取得了重大进步,可根据您的要求提供具有成本效益的解决方案。该系列以紧凑的设计提供高流量和低功耗。SY5120-5LZD-01 提供阀体端口或底座安装型,可单独使用或安装在歧管上。

  • 流体:空气
  • SY5120-5LZD-01使用压力范围:(内部先导)0.1~0.7MPa
    (外部先导)-100kPa~0.7MPa
    (外部先导,先导压力范围)0.25~0.7MPa
  • 有效面积mm 2 (Cv):阀体通孔10.6(0.59);
    底座安装 12.6 (0.7)
  • 线圈额定电压:3、5、6、12、24VDC;
    100、110、200、220VAC
  • 响应时间 (0.5MPa) 无指示灯和
    浪涌电压抑制器:32ms 或更短
  • 环境和流体温度:50°C
SKU: SY5120-5LZD-01 分类:

描述

SY5120-5LZD-01系列在阀门性能方面取得了重大进步,可根据您的要求提供具有成本效益的解决方案。该系列以紧凑的设计提供高流量和低功耗。SY5120-5LZD-01 提供阀体端口或底座安装型,可单独使用或安装在歧管上。

  • 流体:空气
  • SY5120-5LZD-01使用压力范围:(内部先导)0.1~0.7MPa
    (外部先导)-100kPa~0.7MPa
    (外部先导,先导压力范围)0.25~0.7MPa
  • 有效面积mm 2 (Cv):阀体通孔10.6(0.59);
    底座安装 12.6 (0.7)
  • 线圈额定电压:3、5、6、12、24VDC;
    100、110、200、220VAC
  • 响应时间 (0.5MPa) 无指示灯和
    浪涌电压抑制器:32ms 或更短
  • 环境和流体温度:50°C
字段描述 字段取值 SY5120-5LZD-01取值描述
系列 5 SY5000
机能 1 2位单电控
线圈规格 标准
额定电压 5 DC24V
导线引出方式 L L型插座式导线引出(长300mm)
LED及过电压保护回路 Z 带指示灯·过电压保护回路
手动操作 D 压下回转锁定式(旋具操作型)
A·B接管口径 01 1/8
螺纹的种类 Rc
托架
订制规格 标准
CE对应

SY5120-5LZD-01其他特性

字段描述 SY5120-5LZD-01取值描述
阀体形式 非插入式
配管种类 直接配管型
密封方式 弹性密封
先导方式 内部先导式
P,R通口接管口径 1/8
背压防止阀 无背压防止阀
消声器 无消声器
保护构造 防尘
最高使用压力 0.7 MPa
最低使用压力 0.15 MPa
最大动作频率 5 Hz
响应时间 26 ms
消耗功率 0.4 W
环境温度及使用流体温度 -10~50℃
C值(P→A/B) 直接配管型 1.9 dm³/(s·bar)
b值(P→A/B) 直接配管型 0.35
Cv值(P→A/B) 直接配管型 0.49
C值(A/B→E) 直接配管型 2.4 dm³/(s·bar)
b值(A/B→E) 直接配管型 0.39
Cv值(A/B→E) 直接配管型 0.61

其他信息

重量 0.1 公斤
