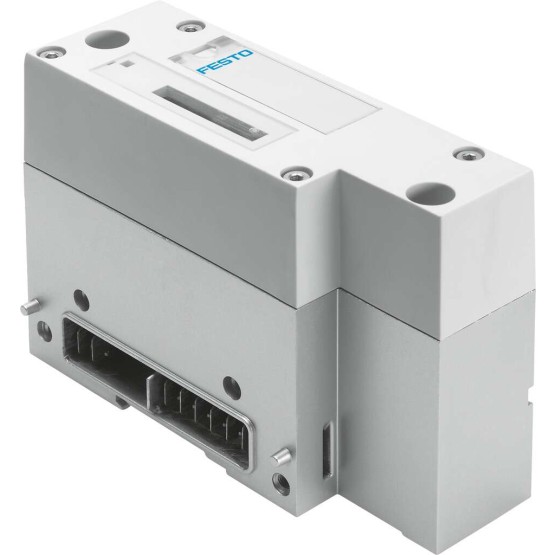

CPX电气终端＋阀岛 FESTO电气一体化组合元件

FESTO CPX创新产品是集现场总线技术、工业以太网技术、I/O技术和可编程控制技术于一体的模块化电气终端，并可整合FESTO首创的阀岛技术(Valve Terminal/Valve Island)，达到电气控制与气动控制一体化的完美结合。
　　阀岛产品中的电磁阀无论在机械结构上和还是在电气控制方面都达到了高度的集成。现场总线或工业以太网的引入，提高了气动控制和故障诊断的性能，最大程度的减少由于故障而产生的停机时间。可编程阀岛的使用更是使阀岛成为处理和传送I/O数据的控制中心，简化了系统结构，缩短了开发周期。各I/O模块、功能模块以及电磁阀的数量和类型可以根据用户需要灵活组合。设备防护等级最高可以达到IP65/IP67，从而使该产品可以直接装在机器上使用，而不需控制柜。

技术参数

• 尺寸（宽x长x高）30 x 170 x 35 mm
• 安装方式通过附件安装在 H 型导轨上 带通孔
• 产品重量166 g
• 环境温度-20 °C … 50 °C
• 储存温度-40 °C … 70 °C
• 相对空气湿度5 – 95% 无冷凝
• 防护等级IP65 IP67
• 防护等级说明未使用的接头已密封
• 耐腐蚀等级 CRC1 – 低耐腐蚀能力
• 最大电缆长度30 m 输入 50 m 系统通讯
• 油漆湿润缺陷物质（PWIS）符合性VDMA24364-B2-L
• CE 认证（见合格声明）符合欧盟电磁兼容性指令
• CE 标记（见合格声明）符合英国 EMC 指令
• KC 标记KC-EMV
• 认证RCM 商标
• 材料说明RoHS 合规
• 外壳材料PA PC 压铸锌，镀镍
• 密封件材料NBR
• O 型圈材料FPM
• 通过 LED 诊断每个模块的诊断 每条通道的状态
• 每次内部通信诊断断线 模块错误 传感器电源短路/过载 参数错误 参数设置错误 模拟量输入过载 超过上限值 上溢/下溢 超出下限值
• Communication interface, function系统通讯 XF10 IN / XF20 OUT
• 通信接口，接口类型2x 插座
• Communication interface, connection technologyM8x1，D 编码，根据 EN 61076-2-114
• Communication interface, number of pins/wires4
• 通信接口，协议AP-COM
• Communication interface, shielding是
• 电源，功能电子元件/传感器和负载的输入电流
• 电源，接口类型插头
• 电源，连接系统M8x1，A 编码，符合 EN 61076-2-104
• 电源，接口样式4
• 电力传输，功能电子元件/传感器和负载输出电流
• Power transmission, connection type插座
• 电力传输，连接技术M8x1，A 编码，符合 EN 61076-2-104
• 电力传输，针数/芯数4
• 有关工作电压的说明需要 SELV/PELV 固定电源 注意电压降
• 标称直流工作电压，电子器件/传感器24 V
• 电子设备/传感器允许的电压波动± 25%
• 最大电源2 x 4 A (需要外部保险丝)
• 电子设备/传感器额定工作电压时的固有电流消耗典型值为 38 mA
• 电源故障桥接10 ms
• 反极性保护是
• 电气接口输入，功能模拟输入
• 电气接口输入，接口类型4x 插座
• 电气接口输入，连接系统M12x1，A 编码，符合 EN 61076-2-101 标准
• 电接口输入，注意连接器系统为遵守技术规范，反面必须屏蔽，并设计有金触点面。
• 电气接口输入，接口/线芯数5
• 输入数量4
• 熔断保护输入（短路）每个模块配有内部电子保险丝
• 每个模块的输入的最大残余电流1 A
• Electrical isolation of inputs between channels否
• Electrical isolation of inputs between channel – internal communication是
• 测得变量电压 电流 温度 电阻
• 数据格式15 个位+ 前缀 线性缩放
• 模拟输入-10 – 10 V -5 – 5 V 0 – 10 V 0 – 20 mA 0 – 500 Ohm 1 – 5 V 4 – 20 mA
• 重复精度25°C 时，±0.025%
• 25 °C 时的基本误差限值±0.1%，用于电压 ±0.1%，用于电流 ±0.2%，用于电阻 ±0.4%，用于温度
• 操作误差限制和环境温度范围的关系±0.15%，用于电压 ±0.15%，用于电流 ±0.35% 用于电阻 ±0.9%，用于温度

　　CPX电气终端最多可以组合10个电气模块：
　　■  支持的现场总线协议：InterBus，DeviceNet，Profibus-DP，CC-Link，CANOpen
　　■  支持的工业以太网协议：Ethernet/IP，Modbus/TCP，EasyIP (FESTO开发)
　　■  可编程控制器的性能：RS232接口； Ethernet接口：10/100 BaseT；程序存储：250k；Web应用程序：550k；编程方式：语句表或梯形图
　　■  I/O采用模块化结构，由底座、I/O模块、连接模块组成
　　4种类型的阀岛可于CPX 电气终端连接组合：
　　■  经济的CPA阀岛
　　■  坚固的MIDI/MAXI阀岛
　　■  灵活的MPA阀岛
　　■  符合国际标准的ISO阀岛
