JB25-6-100：SMC浮动接头，工业自动化的精密连接专家

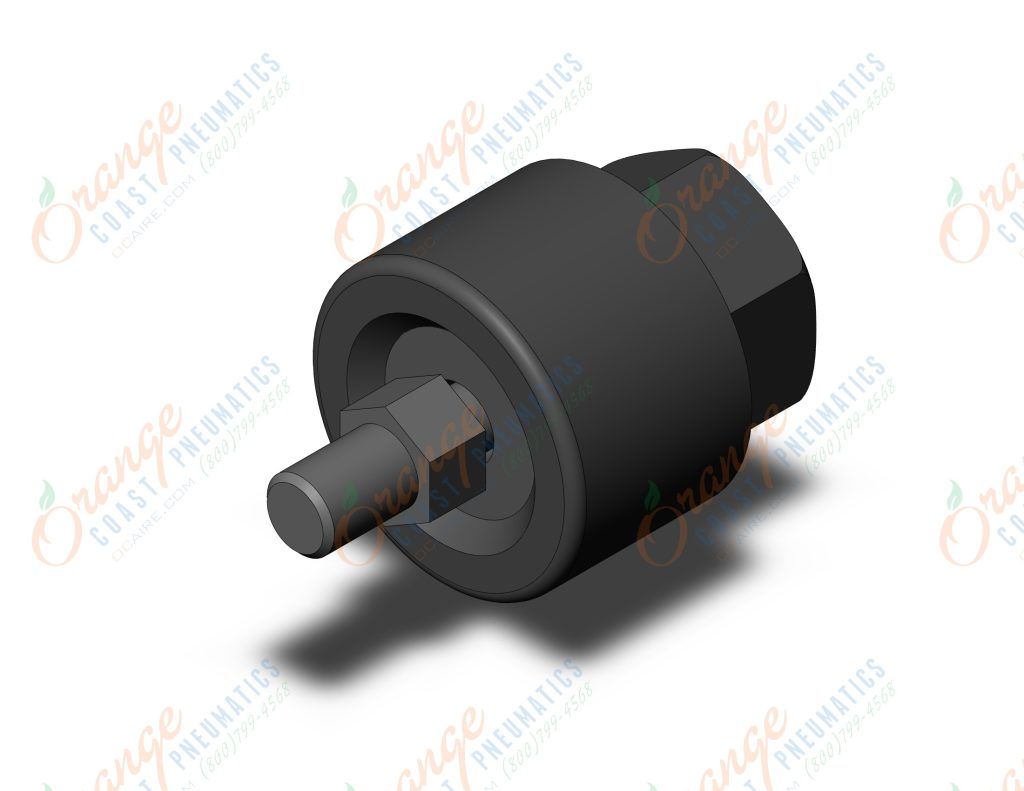

JB25-6-100是日本SMC公司生产的浮动接头，属于JB系列产品。该浮动接头采用紧凑型设计，具有吸收偏心误差、高承载能力、安装便捷等特点，广泛应用于工业自动化控制系统中，为气缸与执行机构提供可靠的柔性连接解决方案。

核心产品优势

1. 偏心误差补偿

浮动接头可吸收被动体和气缸的偏心以及平行度的精度不足，不需要轴心一致，允许偏心量0.5mm，摆动角度±5°，有效降低安装精度要求。

2. 高承载能力

最大使用拉力2500N，压缩力500N，能够承受较大的负载，适用于各种工业应用场景。

3. 紧凑型设计

体积小巧，对安装空间要求不高，特别适合空间受限的自动化设备应用。

4. 长寿命设计

配备防尘罩，材质为合成橡胶，有效防止粉尘进入内部结构，延长使用寿命。

技术参数

参数项	规格值	说明
系列	JB系列	产品系列
适合缸径	25mm	适用气缸尺寸
连接螺纹	M6×1	螺纹规格
最大使用拉力	2500N	拉伸承载能力
最大使用压缩力	500N	压缩承载能力
允许偏心量	0.5mm	偏心补偿范围
摆动角度	±5°	角度补偿范围
使用压力	1MPa	工作压力
使用温度	-5~60℃	工作温度范围
防尘罩材质	合成橡胶	防护材料

型号解析

• JB25：SMC浮动接头系列代号，适合缸径25mm
• 6：连接螺纹M6
• 100：规格代码

工作原理

JB25-6-100浮动接头采用球面接触结构，通过内部球面配合实现多自由度补偿。当气缸活塞杆与被驱动体之间存在安装误差时，浮动接头通过球面结构的自由摆动和旋转，吸收径向偏心、轴向偏移和角度偏差，避免刚性连接产生的附加应力，保护气缸内部密封件和轴承免受损坏。

工作流程：

1. 气缸活塞杆通过螺纹连接浮动接头
2. 浮动接头另一端连接被驱动体
3. 当存在安装误差时，浮动接头内部球面结构自动调整
4. 吸收偏心、偏移和角度偏差
5. 传递驱动力，实现平稳运动

典型应用场景

1. 工业自动化生产线

在汽车制造、电子设备生产等自动化生产线中，用于连接气缸与执行机构，补偿安装误差，保护气缸免受附加应力影响，延长设备使用寿命。

2. 包装机械

包装机的物料推送、分拣、码垛等动作控制，通过浮动接头连接气缸与执行机构，确保运动平稳，提高生产效率和产品质量。

3. 机器人技术

作为机器人的末端执行器连接件，补偿机器人手臂与执行器之间的安装误差，提高机器人的动作精度和重复定位精度。

4. 精密制造设备

在半导体制造、精密加工等设备中，用于连接气缸与精密执行机构，确保加工过程的稳定性和重复性，提高产品质量。

安装使用注意事项

1. 安装要求

浮动接头应通过螺纹连接在气缸活塞杆上，确保螺纹规格匹配（M6×1）。安装时注意对中，避免强行拧入导致螺纹损坏。使用两个扳手分别固定气缸活塞杆和浮动接头螺母，防止扭转应力传递到气缸内部。

2. 使用环境

工作温度范围为-5~60℃，避免在高温或低温环境下使用。相对湿度应保持在适当范围内，避免潮湿环境影响设备寿命。使用介质应经过40μm以上滤芯过滤后方可使用。

3. 配管连接

配管前应充分吹净或洗净管内的切削粉、切削油及灰尘等。当配管和管接头是螺纹连接时，应防止配管螺纹部的碎屑和密封带碎片混入配管内部。

4. 定期维护

建议定期检查浮动接头的连接状态，确保无松动现象。定期清洁浮动接头表面，保持清洁。定期检查浮动接头的动作性能，确保长期稳定运行。长期停用后重新启用时，建议先进行检查。

5. 安全操作

操作前确保设备接地良好，防止触电风险。运行过程中避免接触运动部件，防止夹伤。设备故障时应立即停机，由专业人员维修。安装前必须泄压，避免高压介质喷出伤人。严禁超出产品的额定压力、温度及介质范围使用。

结尾小结

JB25-6-100浮动接头是工业自动化领域的”精密连接专家”。其将偏心误差补偿、高承载能力、紧凑设计与长寿命完美结合，为各种工业应用提供了高效、可靠、灵活的连接解决方案。

选择JB25-6-100，即是选择以高可靠性、高稳定性驱动您的自动化系统迈向更高效率！
