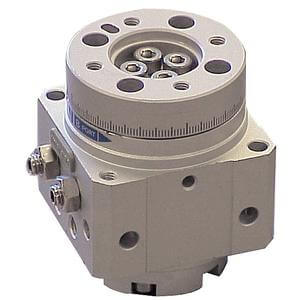

MDSUA3-180S-S99L SMC ：高精度摆台叶片式气缸，工业自动化的精密摆动解决方案

在工业自动化领域，精确的摆动控制和高精度操作是提高生产效率和产品质量的关键。SMC的MDSUA3-180S-S99L摆台叶片式气缸凭借其一体化设计和卓越性能，为需要高精度摆动控制的应用提供了理想的解决方案。

产品特性

1. 一体化设计，紧凑高效 MDSUA3-180S-S99L将平台与摆动气缸集成于一体，节省空间，简化安装和维护过程。
2. 高精度摆动 该摆台的摆动精度控制在0.03mm以内，确保操作的精确性。
3. 灵活的摆动角度调整 摆动角度可调至摆动端±5°（两端各调整±2.5°），满足微调需求。
4. 多样化的接口位置 配管方向可选择缸体侧面或轴向，但带有磁性开关的型号仅支持缸体侧面。
5. 磁性开关位置灵活 磁性开关安装位置可根据需要移动到任意位置，方便自动化控制和监测。
6. 无触点磁性开关 配备S99L型无触点磁性开关，直接出线式设计，带指示灯，3线式（NPN），导线长度3米，适用电压为DC5V、12V、24V。

技术规格

• 公称尺寸：MSUA 3。
• 摆动角度：180°。
• 叶片形式：单叶片设计，简化结构，提高效率。
• 接管口位置：缸体侧面。
• 气缸通口尺寸：M5×0.8。
• 轴形式：单轴，长轴，带键。
• 使用压力范围：0.15 MPa至0.7 MPa。
• 保证耐压力：1.05 MPa。
• 环境温度：5℃至60℃。
• 允许负载：径向负载40 N，轴向负载30 N。

应用场景

MDSUA3-180S-S99L适用于多种工业自动化场景，包括但不限于：

• 自动化装配线：用于高精度定位和摆动控制。
• 机器人末端执行器：实现精确的摆动操作。
• 物料搬运系统：在传送带上完成工件的夹持和翻转。

安装与维护

MDSUA3-180S-S99L的安装简便，维护成本低。其设计考虑了用户的便利性，更换部件和维护变得轻松快捷。此外，由于采用高质量材料和精密制造工艺，该摆台的耐用性和可靠性得到了保证。

结论

SMC的MDSUA3-180S-S99L以其一体化设计、高精度摆动和灵活的磁性开关配置，成为工业自动化领域中精密摆动控制的理想选择。无论是在自动化装配、机器人控制还是精密定位中，它都能提供稳定且高效的服务。
