MGF100-30-M9BW SMC ：高性能导向台式气缸的工业自动化解决方案

在工业自动化领域，对于能够承受较大偏心负载且具有高精度导向能力的气缸需求日益增长。SMC的MGF系列导向台式气缸以其卓越的性能和紧凑设计，提供了理想的解决方案。其中，MGF100-30-M9BW型号以其100mm缸径和30mm行程，成为这一领域中的佼佼者。

产品概述

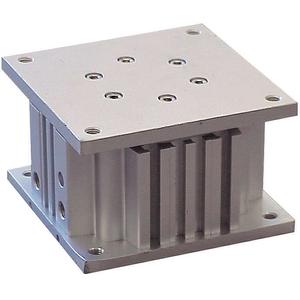

MGF100-30-M9BW是一款紧凑型导向台式气缸，专为高精度直线运动控制而设计。其缸径为100mm，行程为30mm，能够满足多种工业应用的需求。该型号配备了M9BW型无触点磁性开关，支持2线式设计，导线长度为0.5米，适用于DC24V电源，带有双色指示灯，可实现精准的位置检测和控制。

核心特性

1. 紧凑型设计：MGF100-30-M9BW的高度被显著抑制，整体结构紧凑，适合在有限空间内安装。
2. 高耐偏心负载能力：采用粗导杆设计，内置止回转插销，能够承受较大的偏心负载，确保设备运行的稳定性和可靠性。
3. 高精度导向：内置双导杆结构，有效防止气缸回转，确保高精度直线运动。
4. 两侧垫缓冲：配备两侧垫缓冲，减少冲击和噪音，延长气缸使用寿命。
5. 无给油设计：采用无给油式润滑，降低维护成本，同时符合洁净系列的要求。

技术规格

• 缸径：100mm。
• 行程：30mm。
• 通口螺纹：Rc。
• 使用压力范围：0.1~1.0 MPa，保证耐压力达1.5 MPa。
• 温度范围：使用流体温度和周围温度均为-10℃至60℃。
• 活塞速度：20~200 mm/s。
• 理论推力：在0.2~1.0 MPa的使用压力下，理论推力范围为1367~6835 N（IN）和1570~7853 N（OUT）。

应用场景

MGF100-30-M9BW广泛应用于需要高精度直线运动控制和高耐偏心负载能力的工业领域，如自动化生产线、精密定位设备、机械夹紧装置等。其紧凑型设计和高性能使其成为机器人技术、电子制造和汽车工业中的理想选择。

市场定位

SMC的MGF系列气缸以其卓越的性能和紧凑设计，在工业自动化市场中占据重要地位。MGF100-30-M9BW型号凭借其高耐偏心负载能力和高精度导向性能，特别适合对空间和精度要求较高的应用场景。选择MGF100-30-M9BW，就是选择了一个能够提高效率、降低成本并确保操作精确性的优质产品。

总之，SMC的MGF100-30-M9BW导向台式气缸以其一体化设计、高精度直线移动和耐横向负载的特性，成为了工业自动化领域中不可或缺的高性能气动元件。
