MGCLB32TF-150-M9N SMC ：紧凑型带导杆气缸的高效解决方案

在工业自动化领域，对高精度、高稳定性和节省空间的气动元件需求日益增长。SMC的MGCLB32TF-150-M9N带导杆气缸以其紧凑型设计、高性能和可靠性，成为这一领域的理想选择。

产品概述

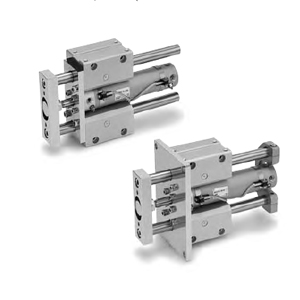

MGCLB32TF-150-M9N是一款紧凑型带导杆气缸，专为实现小型化、轻量化和高精度直线移动而设计。它集成了小型导杆和前面板，适用于空间受限的应用场景。这种设计不仅节省了安装空间，还提高了系统的整体刚性和稳定性。

核心特性

1. 紧凑型设计
   • 配备小型导杆和前面板，占用空间小，适合小型化设备。
2. 高精度直线移动
   • 采用球轴承（L型），确保运动平稳且低摩擦，不回转精度达到±0.04°。
3. 磁性开关配置
   • 配备M9N型号无触点磁性开关，直接出线式，带指示灯，3线式（NPN），横引出，导线长0.5m，适用电压：DC5V,12V,24V。这种配置便于实现位置检测和控制。
4. 耐横向负载
   • 气缸设计能够承受较大的横向负载，适用于需要高稳定性的应用场合。
5. 内置磁环
   • 内置磁环，便于与磁性开关配合使用，实现位置检测。

技术规格

• 缸径：32mm。
• 气缸行程：150mm。
• 通口螺纹：G。
• 使用流体：空气。
• 最低使用压力：0.15 MPa。
• 最高使用压力：1.0 MPa。
• 保证耐压力：1.5 MPa。
• 使用温度范围：-10℃至60℃。
• 周围温度范围：-10℃至60℃。
• 理论推力：
  • IN方向：0.2 MPa时为138N，1.0 MPa时为691N。
  • OUT方向：0.2 MPa时为161N，1.0 MPa时为804N。

应用领域

MGCLB32TF-150-M9N广泛应用于需要精确直线运动控制的工业领域，如自动化生产线、精密定位设备、机器人末端执行器等。其紧凑型设计和高性能使其成为空间受限环境中的理想选择。

市场定位

SMC的MGCLB32TF-150-M9N带导杆气缸以其紧凑型设计、高精度直线移动和耐横向负载的特性，成为工业自动化领域中的理想选择。选择MGCLB32TF-150-M9N，就是选择了一个能够提高效率、降低成本并确保操作精确性的优质产品。
