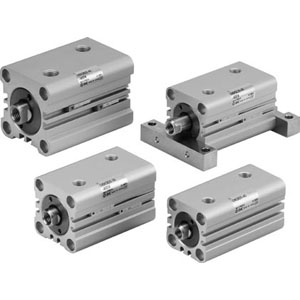

CHDQB40-15DM SMC ：高性能薄型液压缸，工业自动化的理想选择

在现代工业自动化和洁净室环境中，液压缸作为关键的执行元件，其性能和可靠性对于整个系统的稳定运行至关重要。SMC的CHDQB40-15DM薄型液压缸，以其轻量化设计、紧凑尺寸和高性能，成为工业自动化和洁净系列气动滑台的理想选择。

产品特点

1. 轻量化与紧凑设计：CHDQB40-15DM采用铝制缸体，实现了整体结构的轻量化，便于安装和维护，同时保持了良好的强度和耐用性。
2. 磁性开关兼容性：内置磁环，可安装磁性开关，增强了位置检测的准确性和可靠性，适用于需要精确控制的应用。
3. 统一尺寸标准：无论是否配备磁性开关，该系列液压缸在缸体长度方向的尺寸保持一致，便于设计和替换。
4. 符合JIS标准：CHDQB40-15DM严格遵循JIS标准，确保了产品的质量和国际兼容性。

技术参数

• 缸径：40mm，提供了合适的推力和稳定性。
• 行程：15mm，满足短行程的需求。
• 公称压力：3.5 MPa，提供了稳定的工作压力。
• 最低动作压力：0.3 MPa，确保在低压力下也能正常工作。
• 最高允许压力：3.5 MPa，保证了使用的安全和可靠性。
• 保证耐压力：5.0 MPa，远超过最高允许压力，确保了在高压环境下的可靠性和稳定性。
• 环境温度及使用流体温度：-10℃～60℃，使其能够在多变的工作环境中稳定运行。
• 使用活塞速度：8～100 mm/s，满足快速响应的需求。
• 活塞杆直径：16 mm，提供了强大的推力和稳定性。
• 理论推力：
  • 1.0 MPa时，推力为1055 N（IN）/1256 N（OUT）。
  • 3.5 MPa时，推力为3692 N（IN）/4396 N（OUT）。

应用场景

CHDQB40-15DM薄型液压缸适用于多种工业自动化场景，特别是在需要高清洁度和高安全性的场合，如半导体制造、生物医药、精密仪器等。其高精度控制和稳定的推力输出，使其成为精密机械加工、自动化装配线和物料搬运等任务的理想选择。

结论

SMC的CHDQB40-15DM薄型液压缸以其轻量化设计、紧凑尺寸、磁性开关兼容性和高性能，成为工业自动化领域中的卓越选择。无论是在提高生产效率、确保操作精度，还是在适应复杂多变的工作环境方面，CHDQB40-15DM都展现出了其卓越的价值。
