JMN1H-5/2-D-1-S-C FESTO 电磁阀:精密控制与高效性能的完美结合

2024-08-01 作者 xyj2024 0

在自动化控制领域,电磁阀作为执行元件扮演着至关重要的角色。FESTO的JMN1H-5/2-D-1-S-C电磁阀以其卓越的性能和精密的控制能力,广泛应用于多种工业自动化系统中。本文将详细介绍这款电磁阀的特点和应用场景。

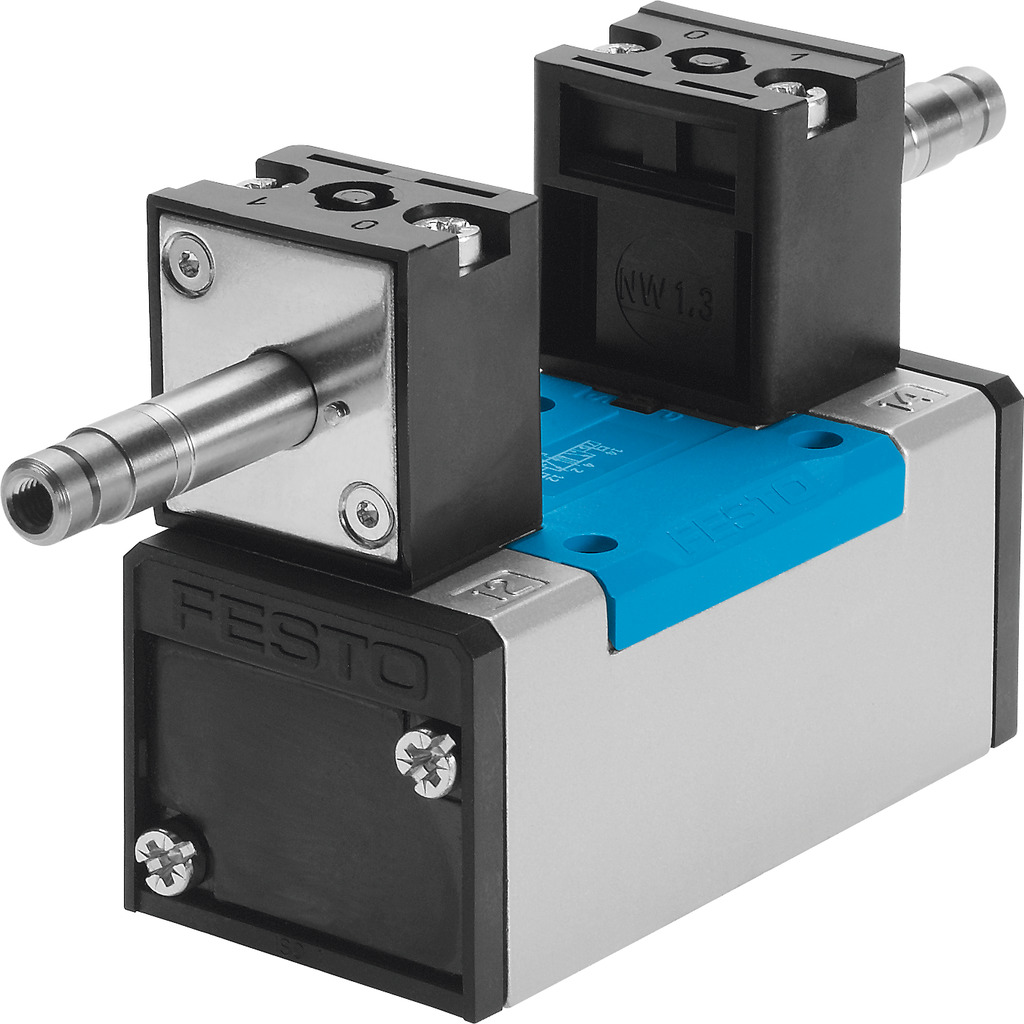

产品概述: FESTO JMN1H-5/2-D-1-S-C是一款两位五通双电控电磁阀,采用电控驱动方式,具备高效的标准额定流量和精确的控制能力。它适用于多种工业应用,包括机械自动化、气动控制系统和海事设备等。

技术参数:

  • 阀功能:两位五通双电控
  • 驱动方式:电控
  • 宽度:42 mm
  • 标准额定流量:1200 l/min(根据DIN 1343标准化)
  • 工作气口:底座规格1,符合ISO 5599-1标准,G1/4
  • 工作电压:通过电磁线圈(须另外订购)
  • 工作压力:-0.09 Mpa至1.6 Mpa(-0.9 bar至16 bar)
  • 结构特点:活塞闸阀
  • 海事分类:参见证书
  • 证书签发机构:DNV-TAA000032X
  • 防护等级:IP65
  • 公称通径:8 mm
  • 网格尺寸:43 mm
  • 排气功能:带节流选项
  • 密封原理:软密封
  • 安装位置:可选
  • 符合标准:ISO 5599-1
  • 手控装置:通过附件锁定,按钮式
  • ISO 规范:169
  • 先导类型:先导驱动
  • 先导气源:外部
  • 流向:可逆
  • 符号:00991067
  • 搭接:正重叠
  • 先导压力:2 bar至10 bar
  • 逆转开关时间:18 ms
  • 0信号的最大正向测试脉冲:3700 µs
  • 信号为1的最大负向测试脉冲:4600 µs
  • 线圈的特性参数:请参阅电磁线圈(须另外订购)
  • 工作介质:压缩空气,符合ISO 8573-1:2010 [7:4:4]
  • 工作和先导介质说明:可用润滑介质工作(之后须一直润滑介质工作)
  • 抗振性:运输应用测试,严重性等级1,符合FN 942017-4和EN 60068-2-6标准
  • 耐冲击性:冲击测试,严重性等级2,符合FN 942017-5和EN 60068-2-27
  • 油漆湿润缺陷物质(PWIS)符合性:VDMA24364-B1/B2-L
  • 介质温度:-5 °C至50 °C
  • 声压级:85 dB(A)
  • 先导介质:压缩空气,符合ISO 8573-1:2010 [7:4:4]
  • 环境温度:-5 °C至50 °C
  • 产品重量:610 g
  • 电气接口:通过N1型线圈(须另外订购)
  • 安装方式:底座上,带通孔
  • 材料说明:RoHS合规,密封件材料HNBR、NBR,外壳材料压铸铝

产品特点:

  1. 高效流量:标准额定流量高达1200 l/min,确保快速响应和高效性能。
  2. 双电控设计:提供更灵活的控制选项,适用于复杂的自动化系统。
  3. 精确控制:活塞闸阀结构确保阀门动作的精确性和可靠性。
  4. 耐腐蚀性:采用压铸铝外壳,具有良好的耐腐蚀性能。
  5. 环境适应性:防护等级IP65,适用于多种恶劣环境。
  6. 易于安装:底座上安装,带通孔设计,便于快速部署和维护。

FESTO JMN1H-5/2-D-1-S-C电磁阀以其高效流量、双电控设计和精确控制能力,在自动化控制领域中展现出卓越的性能。无论是在机械自动化还是海事设备中,它都是一款值得信赖的选择。选择FESTO,选择创新与可靠性的结合。
