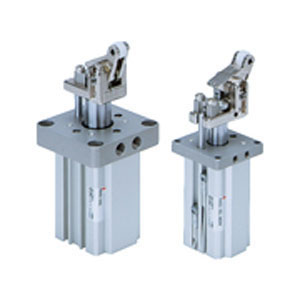

RS2H63A-30DM-DQ-M9BAL重载型止动气缸
2023-06-05RS2H63A-30DM-DQ-M9BAL重型止动缸
RS2H63A-30DM-DQ-M9BAL是一种固定高度的止动缸，具有久经考验的耐用性和低分离特性。RSG 系列是安装高度可调的止动器气缸。它可以根据停止工件所需的距离升高或降低。RSH 重型止动油缸专门设计用于输送线或其他需要外部止动装置的应用。
重型止动油缸
孔径（mm） 50， 63， 80
安装类型：法兰
管道提供 2 个方向
多种可用选项
●缸筒 最大缩短9 mm
(RS2H63-30行程的场合)
●可平稳地停止托架
●带液压缓冲器的止动气缸
●非锁定规格(-XC102)
| RS2H63A-30DM-DQ-M9BAL可选项信息 | 可选项的值 | RS2H63A-30DM-DQ-M9BAL值的信息 |
|---|---|---|
| 缸径 | 63 | 缸径 63mm |
| 通口螺纹的种类 | – | Rc |
| 配管方向 | A | 轴方向(管子) |
| 气缸行程 | 30 | 气缸行程 30mm |
| 动作方式 | D | 双作用 |
| 滚轮材质 | M | 轧辊钢 |
| 可选项 | D | 带锁机构 |
| 杠杆与通口的位置关系 | Q | 从通口180° |
| 磁性开关型号 | M9BAL | 耐水性强2色显示, 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V(DC10~28V) |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
| 图片 | 型号 | 名称 |
|---|---|---|
 |
GR-S-010 | 润滑脂包 |
| － | RS2H-R63 | 可换件 液压缓冲器 |
| － | RS2H63D-PS | 可换件 密封件组件 |
RS2H63A-30DM-DQ-M9BAL Heavy Duty Stopper Cylinder
The RS2H63A-30DM-DQ-M9BAL is a fixed-height stopper cylinder with proven endurance and low breakaway characteristics. The RSG series is an adjustable mounting height stopper cylinder. It can be raised or lowered according to the distance required to stop the work piece. The RSH heavy-duty stopper cylinder is specially designed for use on conveyor lines or other applications requiring an external stopping device.
Heavy duty stopper cylinder
Bore sizes (mm) 50, 63, 80
Mounting type: flange
Piping available in 2 directions
Variety of options available
