MXP8-10C气动滑台

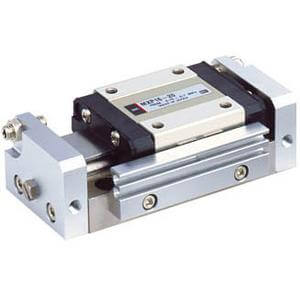

2023-05-31MXP8-10C高精度滑台（循环轴承）
MXP8-10C高精度滑块工作台的所有孔径尺寸的移动平行度为 0.004 mm，6、8、10 mm 孔径的非旋转精度为 +/-0.03°，12、16 mm 孔径的非旋转精度为 +/-0.04°。其执行器主体和导向块由马氏体不锈钢制成，具有高刚性，并集成在导轨上，用于将承重与活塞杆和密封件的运动隔离开来。
孔径： 6， 8， 10， 12， 16 mm
非旋转精度 +/-0.03°，适用于 6、8、10 mm 孔径
非旋转精度 +/-0.04°，适用于 12， 16 mm 孔径
行程调节器选项：橡胶、金属止动器或减震器
PTFE 润滑脂或食品级润滑脂选项
符合 RoHS 标准
支持自动切换
●小型气动滑台
| 字段描述 | 字段取值 | MXP8-10C取值描述 |
|---|---|---|
| 缸径 | 8 | 缸径 8mm |
| 气缸行程 | 10 | 气缸行程 10mm |
| 调整器可选项 | C | 金属限位器 |
| 有无磁环/开关导轨 | – | 有磁环,导轨 |
| 磁性开关型号 | – | 无磁性开关 |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
MXP8-10C其他特性
| 字段描述 | MXP8-10C取值描述 |
|---|---|
| 形式 | 气压式 |
| 安装方式 | 基本型 |
| 通口螺纹的种类 | M |
| 配管口径 | M5X0.8 |
| 配管形式 | 侧配管 |
| 使用流体 | 空气 |
| 作动方式 | 双作用 |
| 最低使用压力 | 0.15 MPa |
| 最高使用压力 | 0.7 MPa |
| 保证耐压力 | 1.05 MPa |
| 环境温度 | -10℃～60℃ |
| 使用活塞速度 | 50～500 mm/s |
| 给油 | 不给油式 |
| 行程长度允许差 | 0～+1 mm |
| 0.2MPa理论推力OUT | 10 N |
| 0.3MPa理论推力OUT | 15 N |
| 0.4MPa理论推力OUT | 20 N |
| 0.5MPa理论推力OUT | 25 N |
| 0.6MPa理论推力OUT | 30 N |
| 0.7MPa理论推力OUT | 35 N |
MXP8-10C High Precision Slide Table (Recirculating Bearings)
The MXP8-10C high precision slide tables have travelling parallelism of 0.004 mm for all its bore sizes and non-rotating accuracy +/-0.03° for 6, 8, 10 mm bore siszes and non-rotating accuracy +/-0.04° for 12, 16 mm bore sizes. Its actuator body and guide block are made from Martensitic stainless steel for high rigidity and integrated to guide rails for isolating the load bearing from the movement of the piston rod and seals.
Bore sizes: 6, 8, 10, 12, 16 mm
Non-rotating accuracy +/-0.03° for 6, 8, 10 mm bore
Non-rotating accuracy +/-0.04° for 12, 16 mm bore
Stroke adjuster options: rubber, metal stopper or shock absorber
PTFE grease or food grade grease option
RoHS compliant
Auto switch capable
