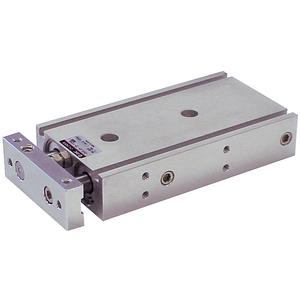

CXSM20-90双联气缸基本型
2023-05-26CXSM20-90双活塞杆， 滑动轴承
CXSM20-90是双活塞执行器，非旋转精度± 0.1°。CXSM 滑动轴承类型提供横向稳定性，保护其免受侧向载荷冲击。
孔径： 6， 10， 15， 20， 25， 32 mm
非旋转精度：± 0.1°
行程调节范围：0 至 -5 mm
支持自动切换
●应用于拾放处理，具有高精度导向机能的薄形气缸
| 字段描述 | 字段取值 | CXSM20-90取值描述 |
|---|---|---|
| 轴承的种类 | M | 滑动轴承 |
| 缸径 | 20 | 缸径 20mm |
| 通口螺纹的种类 | – | M螺纹 Rc1/8 |
| 气缸行程 | 90 | 气缸行程 90mm |
| 磁性开关型号 | – | 无磁性开关(内置磁环) |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
CXSM20-90其他特性
| 字段描述 | CXSM20-90取值描述 |
|---|---|
| 内置磁环 | 内置磁环 |
| 配管口径 | M5X0.8 |
| 安装方式 | 基本型 |
| 配管形式 | 侧配管 |
| 缓冲形式 | 垫缓冲 |
| 环境温度 | 常温 |
| 作动速度 | 标准 |
| 最低使用压力 | 0.05 MPa |
| 最高使用压力 | 0.7 MPa |
| 形式 | 气压式 |
| 0.1MPa理论推力IN | 47.1 N |
| 0.2MPa理论推力IN | 94.2 N |
| 0.3MPa理论推力IN | 141 N |
| 0.4MPa理论推力IN | 188 N |
| 0.5MPa理论推力IN | 236 N |
| 0.6MPa理论推力IN | 283 N |
| 0.7MPa理论推力IN | 330 N |
| 0.1MPa理论推力OUT | 62.8 N |
| 0.2MPa理论推力OUT | 126 N |
| 0.3MPa理论推力OUT | 188 N |
| 0.4MPa理论推力OUT | 251 N |
| 0.5MPa理论推力OUT | 314 N |
| 0.6MPa理论推力OUT | 377 N |
| 0.7MPa理论推力OUT | 440 N |
CXSM20-90 Dual Piston Rods, Slide Bearing
The CXSM20-90 is a dual piston actuator with non-rotating accuracy ± 0.1°. The CXSM slide bearing type provides lateral stability protecting it from side load impacts.
Bore sizes: 6, 10, 15, 20, 25, 32 mm
Non-rotating accuracy: ± 0.1°
Stroke adjustment range: 0 to -5 mm
Auto switch capable
