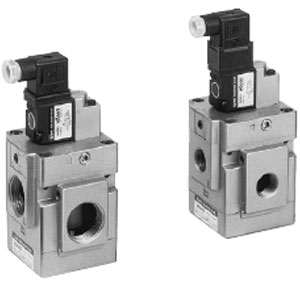

VGA342-04A3通气控阀
2023-05-26VGA342-04A 3通气动阀
VGA342-04A是3通气动阀，可用作选择阀或分流阀（外先导）。驱动可在 N.C.、N.O. 或外部先导类型之间切换。VGA342可在真空或低压下使用。无需润滑。
端口尺寸： 1/2， 3/4， 1
适用螺纹类型：钢、克、无氯乙烯、无氯乙烯、无氯乙烯
驱动类型：常开/常闭（可更换）
工作压力范围：0.2 至 0.9 MPa
抗冲击/振动：150/50米/秒²
●可轻易切换成N.C.或N.O.模式
| 字段描述 | 字段取值 | VGA342-04A取值描述 |
|---|---|---|
| 接管口径 | 04 | 1/2 |
| 螺纹的种类 | – | Rc |
| 机能 | A | (N.C.)常断 |
VGA342-04A其他特性
| 字段描述 | VGA342-04A取值描述 |
|---|---|
| 使用流体 | 空气 |
| 形式 | 单体阀 |
| 通口数 | 3 |
| 系列 | VGA |
| 阀体大小 | 300 |
| 配管种类 | 直接配管型 |
| 主体可选项 | 标准 |
| 最高使用压力 | 0.9 MPa |
| 最低使用压力 | 0.2 MPa |
| 先导压力范围 | 0.2～0.9 MPa |
| 环境温度及使用流体温度 | -10～50℃ |
| 给油 | 不给油式 |
| 耐冲击 | 150/50 m/s² |
| C值(P→A/B) 直接配管型 | 26 dm³/(s·bar) |
| b值(P→A/B) 直接配管型 | 0.38 |
| Cv值(P→A/B) 直接配管型 | 7.0 |
| C值(A/B→E) 直接配管型 | 27 dm³/(s·bar) |
| b值(A/B→E) 直接配管型 | 0.37 |
| Cv值(A/B→E) 直接配管型 | 7.4 |
VGA342-04A 3 Port Air Operated Valve
VGA342-04A is a 3 port air operated valve and can be used as a selector or divider valve (external pilot). Actuation is changeable between N.C., N.O., or external pilot types. VGA342 is possible to use in vacuum or under low pressures. No lubrication is required.
Port size: 1/2, 3/4, 1
Applicable thread type: Rc, G, NPT, NPTF
Type of actuation: Normally open/Normally closed (Changeable)
Operating pressure range: 0.2 to 0.9 MPa
Impact/Vibration resistance: 150/50 m/s²
