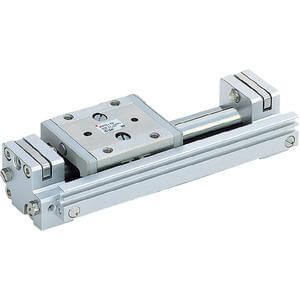

MXY8-100长行程型气动滑台
2023-05-26MXY8-100长行程精密滑台（循环轴承） – 磁耦合
MXY8-100是一款长行程精密滑台，设计重量轻，在整个行程中提供恒定的刚性，高达400毫米。它与硬化的不锈钢导轨和导轨集成在一起，将承重与活塞杆和密封件的运动隔离开来。行程调节器不会从滑台的安装表面突出，占地面积小。
孔径： 6， 8， 12 mm
行程调节器选项：橡胶、金属止动器或减震器
PTFE 润滑脂或食品级润滑脂选项
符合 RoHS 标准
支持自动切换
●最长400行程
| 字段描述 | 字段取值 | MXY8-100取值描述 |
|---|---|---|
| 缸径 | 8 | 缸径 8mm |
| 气缸行程 | 100 | 气缸行程 100mm |
| 调整器可选品种 | – | 橡胶限位器 |
| 单侧集中配管/磁性开关导轨 | – | 带单侧集中配管、带磁性开关导轨 |
| 磁性开关型号 | – | 无磁性开关 |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
MXY8-100其他特性
| 字段描述 | MXY8-100取值描述 |
|---|---|
| 形式 | 气压式 |
| 安装方式 | 基本型 |
| 通口螺纹的种类 | M |
| 配管口径 | M5X0.8 |
| 配管形式 | 侧配管 |
| 使用流体 | 空气 |
| 作动方式 | 双作用 |
| 最低使用压力 | 0.2 MPa |
| 最高使用压力 | 0.55 MPa |
| 保证耐压力 | 0.83 MPa |
| 环境温度 | -10℃～60℃ |
| 使用活塞速度 | 50～400 mm/s |
| 给油 | 不给油式 |
| 行程长度允许差 | 0～+1 mm |
| 0.2MPa理论推力OUT | 10 N |
| 0.3MPa理论推力OUT | 15 N |
| 0.4MPa理论推力OUT | 20 N |
| 0.5MPa理论推力OUT | 25 N |
| 0.55MPa理论推力OUT | 28 N |
| 0.2MPa理论推力IN | 10 N |
| 0.3MPa理论推力IN | 15 N |
| 0.4MPa理论推力IN | 20 N |
| 0.5MPa理论推力IN | 25 N |
| 0.55MPa理论推力IN | 28 N |
MXY8-100 Long Stroke Precision Slide Table (Recirculating Bearings) – Magnetically Coupled
The MXY8-100 is a long stroke precision slide table, light weight in design that provides constant rigidity throughout the entire stroke, up to 400 mm. It is integrated with hardened stainless steel guides and rails to isolate the load bearing from the movement of the piston rod and seals. The stroke adjuster does not protrude from the slide table’s mounting surface for a compact footprint.
Bore sizes: 6, 8, 12 mm
Stroke adjuster options: rubber, metal stopper or shock absorber
PTFE grease or food grade grease option
RoHS compliant
Auto switch capable
