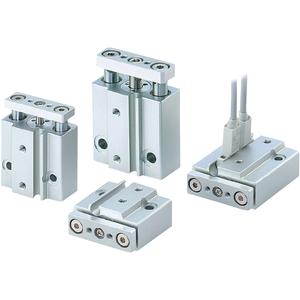

MGJ6-10-F8NZ微型带导杆气缸
2023-05-26MGJ6-10-F8NZ微型导杆气缸
MGJ6-10-F8NZ是MGP标准导向执行器的微型版本，专为需要高精度的小负载应用而设计。其集成的导杆提供 +/-0.1° 的非旋转精度。它针对电子设备和仪器仪表行业，不适用于制动器应用。
孔径： 6， 10 mm
行程长度（6 孔）： 5， 10， 15 mm
行程长度（10 缸）： 5， 10， 15， 20 mm
非旋转精度 +/-0.1°
支持自动切换
●5 行程也可安装2个磁性开关
●配线/配管须同一方向
●不回转精度: ±0.1°
| 字段描述 | 字段取值 | MGJ6-10-F8NZ取值描述 |
|---|---|---|
| 缸径 | 6 | 缸径 6mm |
| 气缸行程 | 10 | 气缸行程 10mm |
| 磁性开关型号 | F8NZ | 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 纵引出, 导线长5m, 适用电压：DC5V,12V,24V(DC4.5~28V) |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
MGJ6-10-F8NZ其他特性
| 字段描述 | MGJ6-10-F8NZ取值描述 |
|---|---|
| 配管口径 | M3X0.5 |
| 形式 | 气压式 |
| 动作方式 | 单杆双作用 |
| 内置磁环 | 内置磁环 |
| 安装方式 | 基本型 |
| 缓冲形式 | 垫缓冲 |
| 通口螺纹的种类 | M |
| 最低使用压力 | 0.15 MPa |
| 最高使用压力 | 0.7 MPa |
| 保证耐压力 | 1.05 MPa |
| 环境温度 | -10℃～60℃ |
| 给油 | 不给油式 |
| 使用活塞速度 | 50～500 mm/s |
| 杆侧缸盖材质 | 铝合金 |
| 缸筒材质 | 铝合金 |
| 活塞杆材质 | 不锈钢 |
| 活塞材质 | 铝合金 |
| 缓冲垫材质 | 树脂 |
| 0.3MPa理论推力IN | 6.36 N |
| 0.5MPa理论推力IN | 10.60 N |
| 0.7MPa理论推力IN | 14.84 N |
| 0.3MPa理论推力OUT | 8.48 N |
| 0.5MPa理论推力OUT | 14.15 N |
| 0.7MPa理论推力OUT | 19.81 N |
MGJ6-10-F8NZ Miniature Guide Rod Cylinder
The MGJ6-10-F8NZ is a miniature sized version of the MGP standard guided actuator designed for small load applications that require high accuracy. Its integrated guide rods provides a non-rotating accuracy of +/-0.1°. It is targeted for the electronic equipment and instrumentation industries and not intended for use in stopper applications.
Bore sizes: 6, 10 mm
Stroke lengths (6 bore): 5, 10, 15 mm
Stroke lengths (10 bore): 5, 10, 15, 20 mm
Non-rotating accuracy +/-0.1°
Auto switch capable
