SY9140-5DZ-045通电磁阀底板配管型单体
2023-05-26SY9140-5DZ-045通电磁阀，所有类型

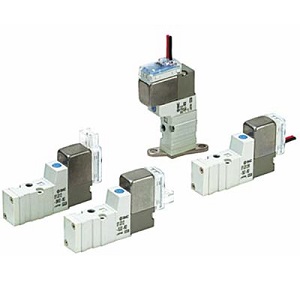

SY9140-5DZ-04在阀门性能方面取得了重大进展，可根据您的要求提供经济高效的解决方案。该系列在紧凑的设计中提供高流量和低功耗。SY 提供阀体端口或底座安装样式，可单独使用或歧管安装。
流体：空气
工作压力范围：（内先导）0.1 – 0.7MPa（外先导）-100kPa至0.7MPa（外先导，先导压力范围）0.25 – 0.7MPa
CV 高达 2.5
线圈额定电压：3、5、6、12、24VDC;
100、110、200、220V 交流
响应时间 （0.5MPa） 无指示灯和
浪涌电压抑制器：32ms 或更短
环境和流体温度：50°C
●消耗功率: 0.1 W (带节电回路)
●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式
●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9
| 字段描述 | 字段取值 | SY9140-5DZ-04取值描述 |
|---|---|---|
| 系列 | 9 | SY9000 |
| 机能 | 1 | 2位单电控 |
| 先导规格 | – | 内部先导式 |
| 线圈规格 | – | 标准 |
| 额定电压 | 5 | DC24V |
| 导线引出方式 | D | DIN型插座式 |
| LED及过电压保护回路 | Z | 带指示灯·过电压保护回路 |
| 手动操作 | – | 非锁定推压式 |
| 接管口径 | 04 | 1/2带底板 |
| 螺纹的种类 | – | Rc |
| 订制规格 | – | 标准 |
| CE对应 | – | – |
SY9140-5DZ-04其他特性
| 字段描述 | SY9140-5DZ-04取值描述 |
|---|---|
| 阀体形式 | 非插入式 |
| 配管种类 | 底板配管型:侧面配管 |
| 密封方式 | 弹性密封 |
| P,R通口接管口径 | 1/2 |
| 背压防止阀 | 无背压防止阀 |
| 消声器 | 无消声器 |
| 保护构造 | IP65 |
| 最高使用压力 | 0.7 MPa |
| 最低使用压力 | 0.15 MPa |
| 最大动作频率 | 5 Hz |
| 响应时间 | 41 ms |
| 消耗功率 | 0.45 W |
| 环境温度及使用流体温度 | -10～50℃ |
| C值(P→A/B) 底板配管型:侧面配管 | 8.0 dm³/(s·bar) |
| b值(P→A/B) 底板配管型:侧面配管 | 0.48 |
| Cv值(P→A/B) 底板配管型:侧面配管 | 2.2 |
| C值(A/B→E) 底板配管型:侧面配管 | 10 dm³/(s·bar) |
| b值(A/B→E) 底板配管型:侧面配管 | 0.29 |
| Cv值(A/B→E) 底板配管型:侧面配管 | 2.5 |
SY9140-5DZ-04 5 Port Solenoid Valve, All Types
SY9140-5DZ-04 offers major advances in valve performance for cost-effective solutions to your requirements. The series offers high flow with low power consumption in a compact design. The SY is available in body ported or base mounted styles and can be used individually or manifold mounted.
Fluid: air
Operating pressure range: (internal pilot) 0.1 – 0.7MPa
(external pilot) -100kPa to 0.7MPa
(external pilot, pilot pressure range) 0.25 – 0.7MPa
Cv up to 2.5
Coil rated voltage: 3, 5, 6, 12, 24VDC;
100, 110, 200, 220VAC
Response time (0.5MPa) w/o indicator light &
surge voltage suppressor: 32ms or less
Ambient & fluid temperature: 50°C
