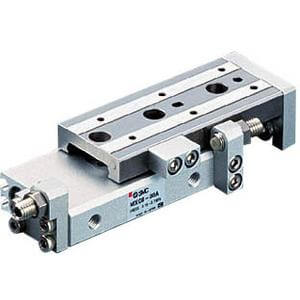

MXQ8-50B气动滑台
2023-05-25MXQ8-50B精密滑台（循环轴承）
传统的MXQ8-50B精密滑台与导轨和导轨以及循环轴承集成在一起，将承重与双杆和活塞密封件的运动隔离开来。端部锁定选件可防止滑台在垂直应用中掉落，从而在气压损失时提高安全性。
孔径： 6， 8， 12， 16， 20， 25 mm
行程调节器选项：橡胶或金属挡块
气压损失时的端部锁定选项
PTFE 润滑脂或食品级润滑脂选项
支持自动切换
●采用循环式直线导轨，实现高刚性和高精度
| 字段描述 | 字段取值 | MXQ8-50B取值描述 |
|---|---|---|
| 缸径 | 8 | 缸径 8mm |
| 通口螺纹的种类 | – | M螺纹,Rc |
| 对称形 | – | 标准型 |
| 气缸行程 | 50 | 气缸行程 50mm |
| 调整器可选品种 | B | 两端缓冲器 |
| 功能可选项 | – | 标准 |
| 磁性开关型号 | – | 无磁性开关 |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
MXQ8-50B其他特性
| 字段描述 | MXQ8-50B取值描述 |
|---|---|
| 形式 | 气压式 |
| 内置磁环 | 无 / 内置磁环 |
| 安装方式 | 基本型 |
| 配管口径 | M5X0.8 |
| 使用流体 | 空气 |
| 作动方式 | 双作用 |
| 最低使用压力 | 0.15 MPa |
| 最高使用压力 | 0.7 MPa |
| 保证耐压力 | 1.05 MPa |
| 环境温度 | -10℃～60℃ |
| 使用活塞速度 | 50～500 mm/s |
| 给油 | 不给油式 |
| 行程长度允许差 | 0～+1 mm |
| 0.2MPa理论推力OUT | 20 N |
| 0.3MPa理论推力OUT | 30 N |
| 0.4MPa理论推力OUT | 40 N |
| 0.5MPa理论推力OUT | 51 N |
| 0.6MPa理论推力OUT | 61 N |
| 0.7MPa理论推力OUT | 71 N |
| 0.2MPa理论推力IN | 15 N |
| 0.3MPa理论推力IN | 23 N |
| 0.4MPa理论推力IN | 30 N |
| 0.5MPa理论推力IN | 38 N |
| 0.6MPa理论推力IN | 45 N |
| 0.7MPa理论推力IN | 53 N |
Legacy MXQ8-50B Precision Slide Tables (Recirculating Bearings)
The legacy MXQ8-50B precision slide table is integrated with guides and rails combined with recirculating bearings to isolate the load bearing from the movement of the dual rods and piston seals. The end lock option prevents the slide table from dropping in vertical applications, enhancing safety in the event of air pressure loss.
Bore sizes: 6, 8, 12, 16, 20, 25 mm
Stroke adjuster options: rubber or metal stopper
End lock option in the event of air pressure loss
PTFE grease or food grade grease option
Auto switch capable
