CDQSB20-20DC薄型气缸/小型气缸标准型/单杆双作用

2023-05-24 作者 dustry003 0

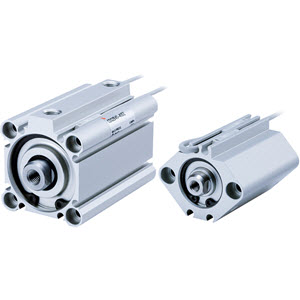

CDQSB20-20DC紧凑型气缸, 双作用, 单杆
紧凑型气缸的CQS单杆双作用版本可用于那些需要节省空间的小孔径气缸应用。CQS 提供标准长冲程(最大 300mm),有四种孔径尺寸,从 12 到 25mm。长冲程版本包含耐磨带和较厚的活塞,以满足较长冲程增加的轴承需求。支持开关和不支持开关的主体样式相同,开关可以安装在三个(12-16 孔)和四个(20-25 孔)侧面。

标准双作用单杆
孔径: 12, 16, 20, 25 (mm)
行程从 5 毫米到 300 毫米,取决于孔径
安装座:通孔/两端螺纹,支脚,前法兰或后法兰,双U型夹
各种开关和各种引线长度

●薄型长方体结构中可从3面或4面安装磁性开关
紧凑型气缸在安装磁性开关后不会露出缸体外
●新追加双耳环型安装件,小型安装件
●带磁性开关 (CDQS系列: CDQS, CDQSW, CDQSK, CDQSKW,CDQS□S)
字段描述 字段取值 CDQSB20-20DC取值描述
内置磁环 D 内置磁环
安装方式 B 基本型
缸径 20 缸径 20mm
气缸行程 20 气缸行程 20mm
双行程标记 无双行程标记
气缸行程2 无气缸行程2
可选项 C 带缓冲垫(长行程时:标准)
磁性开关型号 无磁性开关
磁性开关个数 2个 或 无
订制规格 标准

CDQSB20-20DC其他特性

字段描述 CDQSB20-20DC取值描述
配管口径 M5X0.8
形式 气压式
动作方式 单杆双作用
通口螺纹的种类 M
杆端螺纹的种类 M
杆端螺纹尺寸 M5X0.8
最低使用压力 0.05 MPa
最高使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃~60℃
给油 不给油式
使用活塞速度 50~500 mm/s
杆侧缸盖材质 铝合金
缸筒材质 铝合金
活塞杆材质 不锈钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
杆端螺母材质 碳钢
0.3MPa理论推力IN 71 N
0.5MPa理论推力IN 118 N
0.7MPa理论推力IN 165 N
0.3MPa理论推力OUT 94 N
0.5MPa理论推力OUT 157 N
0.7MPa理论推力OUT 220 N



CDQSB20-20DC Compact Cylinder, Double Acting, Single Rod
The CQS single rod, double acting version of the compact cylinder is available for those small bore cylinder applications where saving space is a concern. The CQS offers standard long strokes (up to 300mm) in four bore sizes from 12 to 25mm. Long stroke versions incorporate a wear band and thicker piston to handle the increased bearing needs of the longer strokes. Both switch capable and non-switch capable body styles are the same, and switches can be mounted on three (12-16 bore) and four (20-25 bore) sides.

Standard double acting single rod
Bore sizes: 12, 16, 20, 25 (mm)
Strokes from 5mm through 300mm depending upon bore size
Mounts: through hole/both ends tapped, foot, front or rear flanges, double clevis
Variety of switches and a variety of lead wire lengths
