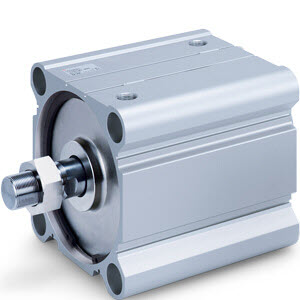

CDQ2B125-30DCMZ大缸径薄型气缸/单杆双作用
2023-05-23CDQ2B125-30DCMZ 紧凑型气缸, 双作用, 单杆, 大口径
CDQ2B125-30DCMZ紧凑型气缸的大口径标准双作用单杆版本。CQ2 的孔径从 125 毫米到 200 毫米不等。它标配外螺纹或内螺纹活塞杆螺纹。可以在 4 个表面上的任何表面上安装自动开关。
紧凑型,双作用,单杆,大口径
孔径(mm): 125, 140, 160, 180, 200
标准行程 (mm): 10 至 300
端口螺纹类型:Rc、NPT、G
支持自动切换
●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
●磁性开关不突出表面
●新追加双耳环型、小型脚座型
●质量:减少5%到13%(和以前的CQ2系列相比)
●安装螺丝同捆,设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
字段描述 | 字段取值 | CDQ2B125-30DCMZ取值描述 |
---|---|---|
内置磁环 | D | 内置磁环 |
缸径 | 125 | 缸径 125mm |
通口螺纹的种类 | – | Rc |
气缸行程 | 30 | 气缸行程 30mm |
缸体可选项 | M | 杆端外螺纹 |
磁性开关安装槽 | Z | 4面 |
磁性开关型号 | – | 无磁性开关 |
磁性开关个数 | – | 2个 或 无 |
订制规格 | – | 标准 |
CDQ2B125-30DCMZ其他特性
字段描述 | CDQ2B125-30DCMZ取值描述 |
---|---|
配管口径 | 3/8 |
形式 | 气压式 |
动作方式 | 单杆双作用 |
安装方式 | 标准(通孔、两端螺纹孔共通) |
缓冲形式 | 垫缓冲 |
杆端螺纹的种类 | M |
杆端螺纹尺寸 | M30X1.5 |
最低使用压力 | 0.05 MPa |
最高使用压力 | 1.0 MPa |
保证耐压力 | 1.5 MPa |
环境温度 | -10℃~60℃ |
给油 | 不给油式 |
使用活塞速度 | 50~500 mm/s |
杆侧缸盖材质 | 碳钢 |
无杆侧缸盖材质 | 碳钢 |
缸筒材质 | 铝合金 |
活塞杆材质 | 碳钢 |
活塞材质 | 铝合金 |
缓冲垫材质 | 聚氨酯 |
杆端螺母材质 | 碳钢 |
活塞杆直径 | 36 mm |
0.3MPa理论推力IN | 3376 N |
0.5MPa理论推力IN | 5627 N |
0.7MPa理论推力IN | 7878 N |
0.3MPa理论推力OUT | 3682 N |
0.5MPa理论推力OUT | 6136 N |
0.7MPa理论推力OUT | 8590 N |
CDQ2B125-30DCMZ Compact Cylinder, Double Acting, Single Rod, Large Bore
Large Bore standard double acting, single rod version of the CQ2 compact cylinder. The CQ2 is available in bore sizes from 125mm to 200mm. It comes standard with male or female piston rod threads. It is possible to mount auto switches on any of the 4 surfaces..
Compact, double acting, single rod, large bore
Bore size (mm): 125, 140, 160, 180, 200
Standard stroke (mm): 10 through 300
Port thread types: Rc, NPT, G
Auto switch capable
