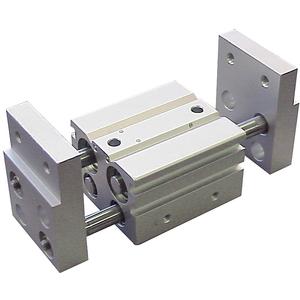

MHL2-32D-M9N气爪平行开闭型宽型标准型
2023-05-23MHL2-32D-M9N空气夹持器平行式宽开口
MHL2-32D-M9N专为需要大行程以抓取许多不同尺寸工件的应用而设计;更新的MHL2系列手指运动通过齿轮齿条机构同步。
●长行程
●适合夹持尺寸差别大的大型工件
●采用双活塞夹持力大
●采用特别密封件防尘设计
●适合夹持尺寸差别大的大型工件
●采用双活塞夹持力大
●采用特别密封件防尘设计
| 字段描述 | 字段取值 | MHL2-32D-M9N取值描述 |
|---|---|---|
| 缸径 | 32 | 缸径 32mm |
| 通口螺纹的种类 | – | Rc |
| 开闭行程 | – | (Φ10:20mm,Φ16:30mm,Φ20:40mm,Φ25:50mm,Φ32:70mm,Φ40:100mm) |
| 磁性开关型号 | M9N | 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长0.5m, 适用电压：DC5V,12V,24V(DC4.5~28V) |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
MHL2-32D-M9N其他特性
| 字段描述 | MHL2-32D-M9N取值描述 |
|---|---|
| 手指数 | 2 |
| 使用流体 | 空气 |
| 手指开闭通口 | 1/8 |
| 作动方式 | 双作用 |
| 最低使用压力 | 0.1 MPa |
| 最高使用压力 | 0.6 MPa |
| 环境温度 | -10～60℃ |
| 给油 | 不给油式 |
| 主体材质 | 铝合金 |
| 活塞材质 | 黄铜 |
| 手指材质 | 铝合金 |
| 重复精度 | ±0.1 mm |
| 最高使用频率 | 30 c.p.m. |
| 内径夹持力 | 228 N |
MHL2-32D-M9N Parallel Style Wide Opening
The MHL2-Z is designed for applications that require a wide range of travel for gripping many different sized work pieces; the updated MHL2 Series finger motion is synchronized by a rack-and-pinion mechanism….
