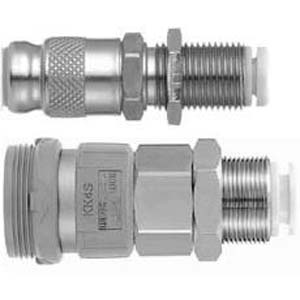

KK4S-08H
2023-05-22KK4S-08H耦合器
KK系列S耦合器采用独特的连接方式。通过不使用钢球或气门弹簧的结构实现了纤薄的阀体设计和大有效面积，因此不会限制流路。在缩小车身尺寸的同时，还利用冲压件和树脂件实现整体轻量化。
S型耦合器系列，通用型
带套筒锁机构（KK2除外）
有效面积：3.8 至 82mm²
重量：6.1 至 87.7 克
流体：空气和水
●带快换接头型已标准化 (KK)
●采用耐超高冲击的PBT树脂 (KKH)
●采用耐超高冲击的PBT树脂 (KKH)
| 字段描述 | 字段取值 | KK4S-08H取值描述 |
|---|---|---|
| 主体尺寸 | 4 | 1/4 |
| 适合管子外径 | 08 | Φ8mm |
KK4S-08H其他特性
| 字段描述 | KK4S-08H取值描述 |
|---|---|
| 使用流体 | 空气 / 水 |
| 插座·插头区别 | 插座 |
| 连接种类 | 快换接头直通型 |
| 单向阀 | 有 |
| 插头·插座连接方法 | 快速装拆 |
| 镀层 | 无电解镀镍 |
| 密封 | 无 |
| 套筒锁机构 | 手动锁紧方式 |
| 使用压力范围 | 0～1 MPa |
| 保证耐压力 | 1.5 MPa |
| 环境温度及使用流体温度 | 空气:-5～60℃,水:5～40℃ |
| 有效截面积 | 18.3 mm² |
KK4S-08H Coupler
S coupler series KK employs a unique connection method. A slim body design and large effective area are achieved with a construction that does not use steel balls or valve springs and therefore does not restrict the flow path. Together with a reduction of the body size, pressing parts and resin parts are used to achieve an overall weight reduction.
S coupler series, general purpose type
With sleeve lock mechanism (Except KK2)
Effective area: 3.8 to 82mm²
Weight: 6.1 to 87.7g
Fluids: air and water
