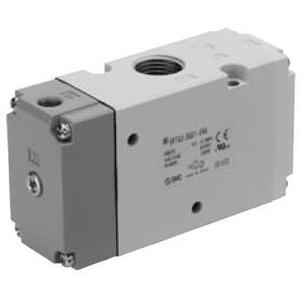

VPA542-1-02A3通气控阀直接配管型/单体
2023-05-22VPA542-1-02A3通气动阀，阀体端口，单单元
SMC 的 3 通气动阀 VPA300/500/700 提供阀体端口或底座安装样式。VPA 提供 Cv1.0 （VPA300）、Cv2.3 （VPA500）、Cv4.0 （VPA700） 的高流量。该系列可用作选择阀或分流阀。VPA 可从常闭样式更改为常开样式。
车身端口，单个单元
阀体选项：标准或真空
端口尺寸： 1/8， 1/4， 3/8， 1/2
驱动类型：常开或常闭（可转换）
螺纹： Rc， NPT， NPTF， G
●可轻易切换成N.C.或N.O.
| 字段描述 | 字段取值 | VPA542-1-02A取值描述 |
|---|---|---|
| 系列 | 5 | VPA500 |
| 主体可选项 | – | 标准 |
| 接管口径 | 02 | 1/4 |
| 螺纹的种类 | – | Rc |
| 机能 | A | N.C. |
| 托架 | – | 无 |
| 订制规格 | – | — |
VPA542-1-02A其他特性
| 字段描述 | VPA542-1-02A取值描述 |
|---|---|
| 使用流体 | 空气 |
| 形式 | 单体阀 |
| 通口数 | 3 |
| 配管种类 | 直接配管型 |
| 最高使用压力 | 1.0 MPa |
| 最低使用压力 | 0.2 MPa |
| 先导压力范围 | 0.2～1.0 MPa |
| 环境温度及使用流体温度 | -10～50℃ |
| 给油 | 不给油式 |
| 耐冲击 | 300/50 m/s² |
| C值(P→A/B) 直接配管型 | 7.9 dm³/(s·bar) |
| b值(P→A/B) 直接配管型 | 0.21 |
| Cv值(P→A/B) 直接配管型 | 1.8 |
| C值(A/B→E) 直接配管型 | 7.2 dm³/(s·bar) |
| b值(A/B→E) 直接配管型 | 0.27 |
| Cv值(A/B→E) 直接配管型 | 1.8 |
VPA542-1-02A 3 Port Air Operated Valve, Body Ported, Single Unit
SMC’s 3 port air operated valve, VPA300/500/700 is available in body ported or base mounted styles. The VPA offers a high flow capacity of Cv1.0 (VPA300), Cv2.3 (VPA500), Cv4.0 (VPA700). It is possible to use the series as either a selector valve, or divider valve. The VPA is changeable from a normally closed style to a normally open style.
Body ported, single unit
Body option: standard or vacuum
Port sizes: 1/8, 1/4, 3/8, 1/2
Actuation type: N.C. or N.O. (convertible)
Threads: Rc, NPT, NPTF, G
