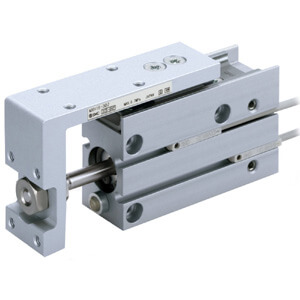

MXH10-40Z-M9NL小型气动滑台
2023-05-22MXH10-40Z-M9NL窄宽精密滑台（循环轴承）
MXH10-40Z-M9NL窄宽精密滑台将循环轴承集成到其新的直线导轨系统中，通过扩大轴承与直线导轨接触的宽度来提高刚性。与以前的型号相比，新的直线导轨系统还将允许的俯仰力矩提高了170%，偏航力矩增加了210%，滚动力矩增加了240%，重量减轻了19%。其较窄的宽度尺寸允许相邻安装多个单元，适用于空间受限的应用。
孔径： 6， 10， 16， 20 mm
特殊（非标准）移植选项
橡胶缓冲器
符合 RoHS 标准
支持自动切换
●采用高刚性 新型直线导轨
各允许力矩提高
●高刚性 新型直线导轨和活塞部的变更使重量减少19%(Φ20-10行程)
●可从3个方向配管
| 字段描述 | 字段取值 | MXH10-40Z-M9NL取值描述 |
|---|---|---|
| 缸径 | 10 | 缸径 10mm |
| 气缸行程 | 40 | 气缸行程 40mm |
| 磁性开关型号 | M9NL | 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长3m, 适用电压：DC5V,12V,24V(DC4.5~28V) |
| 磁性开关个数 | – | 2个 或 无 |
| 订制规格 | – | 标准 |
MXH10-40Z-M9NL其他特性
| 字段描述 | MXH10-40Z-M9NL取值描述 |
|---|---|
| 形式 | 气压式 |
| 内置磁环 | 无 |
| 安装方式 | 基本型 |
| 通口螺纹的种类 | M |
| 配管口径 | M5X0.8 |
| 使用流体 | 空气 |
| 作动方式 | 双作用 |
| 最低使用压力 | 0.06 MPa |
| 最高使用压力 | 0.7 MPa |
| 保证耐压力 | 1.05 MPa |
| 环境温度 | -10℃～70℃ |
| 使用活塞速度 | 50～500 mm/s |
| 允许动能 | 0.025 J |
| 给油 | 不给油式 |
| 缓冲形式 | 垫缓冲 |
| 行程长度允许差 | 0～+1 mm |
| 0.3MPa理论推力OUT | 23 N |
| 0.5MPa理论推力OUT | 39 N |
| 0.7MPa理论推力OUT | 55 N |
| 0.3MPa理论推力IN | 19 N |
| 0.5MPa理论推力IN | 33 N |
| 0.7MPa理论推力IN | 46 N |
MXH10-40Z-M9NL Narrow Width Precision Slide Table (Recirculating Bearings)
The MXH narrow width precision slide table incorporates recirculating bearings to its new linear guide system to increase rigidity by expanding the width where the load bearings come in contact with the linear guide. The new linear guide system also increases allowable pitch moment by 170%, yaw moment by 210% and roll moment by 240% as well as reduces its weight by as much as 19% from the previous model. Its narrow width footprint allows for multiple units to be mounted adjacently for applications with tight space constraints.
Bore sizes: 6, 10, 16, 20 mm
Special (non-standard) porting option
Rubber bumpers
RoHS compliant
Auto switch capable
