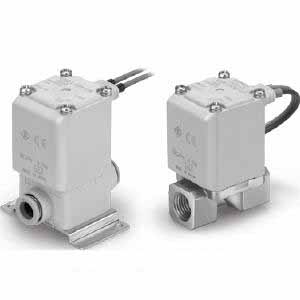

VX210BGXB直动式2通电磁阀空气用单体
2023-05-23VX210BGXB单单元，直动式2通空气电磁阀
用于空气的VX2可提供树脂和铝制机身。树脂主体提供一键式接头，以减少安装时间。提供三种阀体尺寸，端口尺寸范围为 1/8 至 1/2 英寸（树脂主体为 6 至 12 毫米）。丁腈橡胶密封为标准配置，FKM或EPDM是可选的。流速范围从 0.23 到 2.21 的 Cv。
IP65 外壳
提供常闭和常开型，B级线圈
与目前的遮阳线圈相比，特殊结构提高了使用寿命
功耗：尺寸 1 – 4.5w;尺寸 2 – 7W;尺寸 3 – 10.5W
阀体材料：铝，树脂
●流量上升20%※
●高度降低10%※
●重量减轻30%※
●阀体材质：Al、树脂、C37、 SUS
●备有快换接头(树脂阀体)
※与本公司原产品比较
●集装式型号：VVX21，VVX22，VVX23
| 字段描述 | 字段取值 | VX210BGXB取值描述 |
|---|---|---|
| 线圈尺寸-阀类型 | 1 | 尺寸:尺寸1,阀形式:N.C. |
| 本体材质-接管口径-孔口直径 | B | 阀体材质:Al;尺寸1:口径:1/8,孔口径:3;尺寸2:口径:1/4,孔口径:7;尺寸3:口径:1/4,孔口径:8 |
| 电压-导线引出方式 | G | 电压:DC24V,导线引出方式:DIN型插座式 带过电压保护回路 |
| 电气可选项 | – | 无 |
| 其他可选项 | – | 低浓度臭氧脱离子水等对应:不对应;禁油规格:不对应;特殊螺纹:Rc;快换接头 |
| 安装可选项 | XB | 特殊的导线引出方向/带托架 |
| 特殊的导线引出方向 | – | 标准 |
VX210BGXB其他特性
| 字段描述 | VX210BGXB取值描述 |
|---|---|
| 系列 | VX2 |
| 密封材质 | NBR |
| 通口数 | 2 |
| OUT通口 | 1/8 |
| 保护构造 | 防尘 / IP65 |
| 使用流体 | 空气 |
| 环境温度 | -20～60℃ |
| 耐压力 | 2.0 MPa |
| 最高动作压力差 | 0.6 MPa |
| 最高系统压力 | 1.0 MPa |
| C值 | 1.05 dm³/(s·bar) |
| b值 | 0.68 |
| Cv值 | 0.41 |
| 使用流体温度 | -10～60℃ |
VX210BGXB Single Unit, Direct Operated 2 Port Solenoid Valve for Air
The VX2 for air is available with resin and aluminum body. Resin body is offered with one touch fitting to reduce installation time. Three body sizes are available, with port size ranges from 1/8 to 1/2 inch (6 to 12mm with resin body). NBR seal is used as standard and FKM or EPDM is optional. Flow rate ranges from Cv of 0.23 to 2.21.
IP65 enclosure
Normally Closed and Normally Open type available, Class B coil
Special construction improves service life when compared with current shading coil
Power consumption: size 1 – 4.5w; size 2 – 7w; size 3 – 10.5w
Body material: aluminum, resin
